Folyamatos szállítóberendezések


Olyan berendezések amelyek segítségével különbözö anyagokat folyamatosan mozgatunk a kiinduló- és végpont között. Alkalmazási területük széleskörü: az iparban minden darabárunál, különféle ömlesztett áruknál megfelelöen használhatók. Az anyagmozgatáshoz általában motorikus meghajtó szerkezetet használnak.


a) Szállítószalagok


Legismertebb változata az un. hevederes szállítószalag (2.43.ábra). Föbb szerkezeti részei:

1. szállítóheveder;

2. hajtó ill. feszítö dob;

3. görgö;

4. hajtómü és motor;

5. tartóváz (vasszerkezet).




2.43.ábra

A heveder tulajdonképpen végtelenített szalag, amelynek anyaga a szállított áru jellegének függvénye. Leggyakrabban még ma is a textilbetétes gumit használják. A legújabb megoldások müanyagból készülnek. Amennyiben a szállítószalaggal ferde szögben szállítunk, az áru visszacsúszásának megakadályozására célszerü a hevederre keresztirányú bordá 939h72j kat elhelyezni. Ezek lehetnek a heveder hossztengelyére merölegesek, esetleg nyílszerüek vagy ívelt megoldásúak. A szállítószalag legfontosabb jellemzöje a fajlagos szállítási teljesítmény, növelése érdekében a keresztbordák mellett oldalt is elhelyeznek magasítást. Ezeket nevezzük szállítódobozos rendszereknek.


A hevederek kapják szállítás közben a legnagyobb terhelést, ezért megfelelö alátámasztást igényelnek. A hevederek alatt meghatározott távolságban (t-osztás) görgöket helyeznek el, amelyeket kétoldalt csapágyaznak. A görgök valamivel mindig szélesebbek, mint a rajtuk elhelyezett heveder. A hevederek szélességét szabványosították, az alkalmazott méretlépcsök: 400, 500, 650, 800, 1000 mm.

2.44.ábra

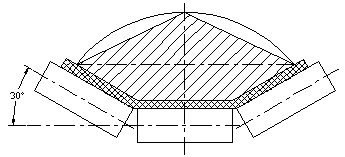

Nagyobb mennyiségek szállítására kedvezö megoldás a háromgörgös rendszer (2.44.ábra). Ekkor a görgöket egymáshoz képest szögben helyezzük el, a rá helyezett heveder teknö alakot vesz fel. A szelvényben szállítható mennyiség lényegesen nagyobb, mint a normál szállítószalagnál.


A szállítószalagok tartozéka a heveder belógását kiküszöbölö feszítö szerkezet. Ez lehet egyszerü csavarrögzítésü, rugós vagy automatikus súlyterhelésü, esetleg hidraulikus. A 2.45.ábrán egy egyszerü kivitelü függödobos feszítöszerkezetet látunk. A hevedert külön az 1 terelögörgökön vezetjük keresztül és juttatjuk el a súlyfeszítéssel rendelkezö 2 alsógörgöhöz. A feszítést a változtatható nagyságú 3 súlyok biztosítják. A függöleges megvezetés miatt a 2 görgö tengelyét a 4 csúszó pályában helyezzük el. Mivel a szállítószalaggal mozgatott anyag ráragad a hevederre, célszerü a berendezést tisztítószerkezettel is ellátni.

2.46.ábra


2.45.ábra

A kaparószalagok szintén a szállítószalagok közé sorolható, de müködésükben eltérnek attól. Ezek ömlesztett árut mozgatnak lánc vagy kötél vonóelemre erösített továbbító elemekkel. Szerkezeti kialakításuk olyan, hogy nem csak a felsö, hanem az alsó ág is szállíthat. Az anyag adagolása a rendszer egyik végénél történik a surrantón keresztül. A kitárolás a szalag végén vagy valamelyik csatorna megnyitásával (2.46.ábra) menet közben történik. Ezeket a fenéklemezbe vágott leürítö nyílásokat elzárólappal látják el, amely mennyiségszabályozóként müködik. Elönye, hogy egyszerü elemekböl áll, alkatrészei könnyen cserélhetök.

A berendezés föbb szerkezeti elemei: vonóelem, lapát és a vályú. A vonóelem lánc vagy sodronykötél. Lánc gyanánt szemes, csuklós, szétszedhetö és izületes (tagos) láncokat alkalmaznak. A továbbító-elemek a láncra szerelt lapátok, amelyek mindig a vályú keresztmetszetétöl függnek. Ezek fémböl, fából, textilbetétes gumiból készülnek. A vályú alakja is különféle lehet, legtöbbször vaslemezböl vagy fából készülnek.

A kaparószalagok különleges kiviteli formáival a függöleges szállítás is megvalósítható, ehhez U- ill. L alakú lapátok szükségesek.


b) Szállítócsigák


2.47.ábra


Megfelelö csatornában, tengelyre erösített csavarvonal alakú lemezek anyagtovábbítást végeznek, ha a szerkezet egy bizonyos fordulatszámmal forog. A csavarvonal-felület nem halad elöre, viszont a rendszerbe jutatott árut csavaranyának tekintve tengelyirányban elöre jut.


2.48.ábra

A 2.47.ábrán látható, hogy az 1 adagolótölcséren keresztül beöntött anyag lassan halad elöre a 2 ürítö nyílás felé. A szerkezeti kialakítástól függöen a szállítócsavar ill. a továbbító lapát készülhet egy darabból, lehet szalagszerü, esetleg különálló lapát (2.48.ábra). A tengely csökeresztmetszetü vagy tömör és mindkét végét csapággyal kell megfogni. Lehet függöleges rendszert is kialakítani. Az adagolást rövid, vízszintes csigával végezzük, amely zárt térben kapcsolódik a függöleges szállítócsigához.


2.49.ábra

A szállítócsigák tengelyének meghajtását ékszíjhajtáson vagy fogaskerék áttételen keresztül biztosítják. Szerkezetük aránylag egyszerü, a müködés üzembiztos és a fordulatszám változtatásával szabályozható a szállított anyag mennyisége. Hátránya, hogy a szállítandó anyagot csak egyenletes mennyiségben adagolhatjuk.




c) Szállítócsövek


Hasonlítanak a szállítócsigákhoz, de az anyag továbbvitele olyan zárt csöben történik, amelyben nincs tengely (2.49.ábra). Meghajtását csak kívülröl lehet megoldani a csöre szerelt fogaskoszorúval vagy dörzstárcsával.

A szállítócsöveknél nagyobb töltési fokkal és szállítási teljesítménnyel lehet dolgozni. Energiaszükségletük kicsi, egyszerü szerkezetü, nagy üzembiztonságú. Hátránya, hogy az esetleges belsö anyagtorlódás csak nehezen észlelhetö és szüntethetö meg.


d) Pneumatikus szállítóberendezések


A pneumatikus szállító-berendezéseknél ömlesztett, kis szemcsenagyságú anyagokat mozgatunk zárt csövezetékben, gáz (levegö) áramban, megfelelö nyomás segítségével. A pneumatikus rendszer müködhet nyomással, szívással (depresszió) vagy a két megoldás kombinációjával. Nyomóüzem esetén a csövezetékbe az adagolótölcséren keresztül vezetett anyagot a ventillátor segítségével továbbítjuk a csövezeték végén lévö kifúvó nyílás vagy a leválasztó felé. A leválasztó után külön szürö ill. légtisztító is elhelyezhetö.

  2.50.ábra



A szívórendszernél leválasztót mindenképpen be kell építeni, mert a ventillátor maga felé szívja az anyagot. Az anyag nem kerülhet a ventillátorlapátokra, ezért a ventillátor elé tesszük a szüröt és a leválasztót.


A pneumatikus berendezések energiaszükséglete viszonylag nagy, ezért gazdaságosnak látszik az a változat, amikor a több helyröl elszívott anyagot külön-külön leválasztókba visszük, viszont a depressziót egyetlen ventillátor biztosítja (2.50.ábra).

                        2.51.ábra


A vegyes üzemü (szívó-nyomó) pneumatikus szállításnál a légszállítást biztosító berendezés a rendszer közepén helyezkedik el. A szívóoldalon az anyagot maga felé szívja, a nyomóoldalon pedig a leválasztón keresztül nyomja az anyagot. Elképzelhetö az is, hogy a szállítandó anyagot ventillátoron vezetjük keresztül.


A pneumatikus berendezésekkel rokon az a szállító csatorna, amelyben finomszemcsés, porszerü anyagot mozgathatunk. A surrantón vagy egyéb adagolón át szállításra kerülö anyag olyan vályúba kerül, amelynek keresztmetszetét az 1 lyukacsos fenéklemez osztja ketté (2.51.ábra). Az alsó térbe a 2 ventillátor segítségével 200...500 m vízoszlop nyomású gázt (levegöt) bocsátunk be. Ez áthatol a fenéklemez apró nyílásain és a porszerü anyagot lebegö állapotba hozza. Csökken a szemcsék között a súrlódás és a levegö vékony réteget képez  a fenéklemez és az anyagáram között.

e) Hidraulikus szállítóberendezések


A hidraulikus anyagmozgatásnál a szemcsés vagy darabos anyagot vízáramba (folyadékba) helyezve, a továbbítást zárt csövezetékben szivattyú biztosítja. A hidraulikus szállítás történhet megfelelö lejtésü, nyitott csövezetékben is.


Elönye, hogy nagy szállítóteljesítmény valósítható meg több kilométer szállítási távolság mellett; a berendezés kezelése és karbantartása aránylag egyszerü. Hátránya, hogy télen a csövezetéket befagyás ellen védeni kell, nyitott rendszernél pedig fennáll a kölcsönös szennyezödési veszély.


2.52.ábra


f) Elevátorok és billenö-elemes szállítóberendezések


Elevátornak olyan szállítóberendezést nevezünk, amely meredek szög alatti vagy meröleges szállítást végez. Az anyag a vonóelemre egymástól t távolságra függesztett serlegekben, tálcákban vagy karos megfogókban jut a rendeltetési helyére. A vonóelem lehet kötél, heveder vagy lánc. A hajtás kötél- vagy lánckerékkel, ill. hajtódobbal történik. Az áru feladása a rendszer legalsó pontján történik, mégpedig a kanalak (edények) bemerülésével (2.52.ábra), vagy surrantón keresztül az anyagot beöntjük a serlegekbe.


Az elevátorok szerkezeti kialakítása során az alábbi tényezöket kell figyelembe venni:

- a serlegek beállítása (a serleg és a padló közé ne szoruljon az anyag);

2.53.ábra


- a hajtótárcsák átméröje 400...1000 mm között legyen;

- a szállítási sebesség a vonószerkezet jellegétöl, egyúttal az adagolás és az ürítés módjától is függ.


A serlegekkel billenö rendszert is készíthetünk, a pálya lehet vízszintes vagy függöleges. Az anyagfeladás és kiürítés bárhol megtörténhet. Erre a célra szükség van automatikus billenöszerkezetre, amely a serleg oldalán elhelyezett ütközö pecket megtámasztva, a billenést elösegíti (2.53.ábra).


g) Konvejorok


A folyamatos szállítóberendezések között fontos szerep jut a függöelemes szállítógépeknek, a konvejoroknak. Körforgalmú (végtelenített) pályát képeznek, amelyre különféle függesztékeket helyeznek. A mozgatáshoz külön vonóelemre van szükség. A tartószerkezet hengerelt acélból készül, amelyet az épületszerkezetre erösítenek. A konvejorokat bármilyen irányban (függöleges kivételével) vezetni lehet, a felfüggesztés a mühelyek légteréböl néha jelentös helyet vesz el.




2.54.ábra


A konvejorok felfüggesztésére és továbbítására különféle megoldásokat ismerünk. A legegyszerübb módszer, amikor a sínpályára görgökkel kerül a függeszték, lenyúló rudazatát a

folyamatos mozgást kényszerítö vonóelemhez kapcsoljuk (2.54.ábra).


A konvejorok a gépipari üzemekben bármilyen anyag szállítására használhatók, és a függesztékek tetszöleges kialakítása, valamint azok osztása, és a vonóelem sebessége folyamatos árutovábbítást tesz lehetövé.


h) Lengö szállítóberendezések


A lengö szállítóberendezések üzeme alapvetöen különbözik a többi szállítógépekétöl. Az ömlesztett áruk folyamatos, egyirányú mozgatását ütemesen váltakozó irányban mozgatott vályú vagy csatornarendszer biztosítja.


A lengövályús berendezés legföbb szerkezeti eleme egy nyitott csatorna, amelynek keresztmetszete általában U alakú, a sarkokban kissé lekerekítve. A mozgatást a csatorna oldalával vagy fenéklemezével kapcsolórudakon keresztül, forgattyús szerkezet biztosítja. A berendezések müködtetése, a fordulatszám, azaz a váltakozó sebesség beállítása az anyagszemcséktöl, a pálya minöségétöl és az anyagminöségtöl függ.

2.55.ábra


A vibrációs vályúk és csövek a lengövályútól abban térnek el, hogy a mozgatás során az áru súrlódó kapcsolata a vályúval nem folyamatos. Ugyanis a rendszer mozgatószerkezete a szemcséket ismétlödöen ívelt pályára kényszeríti (2.55.ábra). Ezeket a vályúkat ugyancsak forgattyús szerkezet, rudazaton keresztül hajtja, rendkívül gyors löketszámmal (1000...3000/perc). A löket hosszúsága mindössze 1...2 mm, ezért úgy tünik, mintha az anyag a csatorna fölött lebegve folyna.


g) Gravitációs szállítóberendezések


Olyan berendezések, amelyekben az anyag csak a nehézségi erö (gravitáció) hatására mozog. Éppen ezért itt csak függölegesen vagy bizonyos szögben lefelé irányuló anyagmozgatásról lehet szó. Vonóelemre ill. hajtómüre nincs szükség, a szállítópályák különbözö irányú leágazást is kaphatnak. A szállítási sebességet kizárólag a pálya lejtési szöge szabja meg.




2.56.ábra


Függöleges szállítás esetén ügyelni kell a túlzottan felgyorsuló mozgásra, nehogy a szállított anyagban kár keletkezzék. Az 2.56.ábrán egy függölegesen kialakított ejtöcsövet láthatunk. Az ejtöcsö egy zárt csö, amelyben a sebesség csökkentésére ütközö- ill. terelölemezeket helyezhetünk el.

2.14. Felvonók


Felvonóknak nevezzük azokat a kézi vagy gépi erövel müködtetett, helyhezkötött emelöberendezéseket, amelyek két vagy több hely között idöszakosan vagy folyamatosan terhet emelnek vagy süllyesztenek.


Meghajtás szempontjából a felvonók lehetnek alsó és felsö gépházas müködésüek.


A felsö gépházas rendszer lényege (2.57.a.ábra), hogy a felvonó szállításának legfelsö szintje fölött olyan gépház helyezkedik el, amely tartalmazza nemcsak a felvonó felfüggesztéséhez és müködtetéséhez tartozó hajtódobot, hanem a meghajtásban résztvevö hajtómüvet is. Ez a motorból, a tengelykapcsolóból és a csigaáttételböl áll. A dobon helyezik el a járószéket és az ellensúlyt tartó kötelet. A mozgatást és a vezetést külön járószék- és az ellensúlyvezetékek biztosítják.


Az alsógépházas rendszer (2.57.b.ábra) az elözötöl csupán annyiban tér el, hogy a meghajtórendszert az alsó szint alatt helyezik el. Az ábrán látható, ekkor a kötélvezetés bonyolultabb, több terelökerékre van szükség, célszerü feszítökereket is beépíteni.


A felvonók alkalmazás szerinti föcsoportjai: - személyfelvonók;

- teherfelvonók;

- személykíséretü teherfelvonók.

2.57.ábra

a., b.,

A felvonókat üzemelési szempontból feloszthatjuk: - szakaszos üzemü és

- folyamatos üzemü felvonókra.

A felvonókat a hajtószerkezet energiaforrása szerint feloszthatjuk. Lehet:

- kézi hajtás;

- közlömüves hajtás;

- hidraulikus emelörendszer;

- villamos meghajtószerkezet.

A felvonók a szállítóképességtöl függöen is csoportosíthatók: - könnyüüzemü;

- normál üzemü és

- eröltetett üzemü felvonókra.
