Generative Drafting

CATIA V5 – Start


Generative Drafting Munkatér indítása:

1.

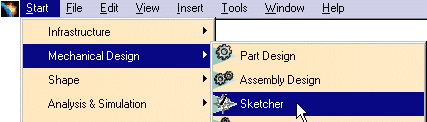

Start – Mechanical Design – Drafting

Text Box: ...
Drafting
...

2.

File – New – Drawing

Text Box: Drawing – 2D Rajz szerkesztés

Text Box: •	Standard: ISO
•	Format: Rajzlap méret kiválasztása
•	Width: rajzlap szélesség [mm]
•	Height: rajzlap magasság [mm]
•	Orientation: rajlap elhelyezés
•	Portrait: álló rajzlap
•	Landscape: fekvö rajzlap
•	Sheets – Scale: Nézetek standard méretarányai
•	Hide when starting workbench:






Generative Drafting Eszköztár bemutatása:

Text Box: 1.	Modell megnyitása, melyröl Rajzot szertnénk készíteni (Part / Product)
2.	File – New – Drawing új rajzlap megnyitása (lásd fent)

Insert menü:

Text Box: •	Object –
•	Views – front nézet definiálása, származtatása, további ISO nézetek szerkesztése a front nézetböl, metszetek, szelvények, részlet nézetek szerkesztése
•	Drawing – új rajzlap, lap, Detail szerkesztése
•	Dimensioning – méretezések, türések
•	Generation – álltalános méretezés, Skicc kényszereit veszi alapul
•	Annotations – feliratozások, kiegészítések
•	Dress Up – geometria „fel öltöztetése” szabvány rajzi elemekkel: pl. Menet ábrázolása, Axis ábrázolása, osztókör megadása ...
•	Geometry creation – rajzelemek szerkesztése (vonal, kör, körív, spline, ellipszis, hyperbola, parabola, connect görbe ...) – lásd Sketcher Munkatér eszközeit, funkcióit
•	Geometry modification – szerkesztett rajzelemek módosítása (letörés, lekerekítés, eltolás, forgatás, tükrözés, relimitációk ...) – lásd Sketcher Munkatér eszközeit / Operations – Tools







Text Box: •	Bázis felület megadása
•	Alak, helyzet, méret, felület – türés megadás egy bázis felülethez
Text Box: Méretek generálása, modell beméretezése a Sketcher munktérben megadott kényszerek (Constraints), ill. más feltételek alapján.Text Box:  Text Box: Hosszméretek megadása, távolságok megadása, szög méretezés, sugár, átmérö megadása, letörés méretezés, pont koordinátájának megadása egy mutató nyíllal

Text Box: Bill of Material:
Tételjegyzék készítése a Product-ban (Összeállításban) lévö modellekröl (Part / Product)




Text Box: Felratozások szerkesztése
Mutatónyíllal ellátott szöveg
Szöveg megtöbbszörözése
Ballon – tételezés
Dátum megadás – tételezés


Text Box: Felületi érdesség megadás
Hegesztési szimbólum megadása
Hegesztési varrat szerkesztése

Text Box: Furat szimmetria tengely megadása, menetes furatok, csapok menteábrázolása, furat tengelyeinek berajzolása


Drawing Eszköztár:


Text Box: •	új lap beillesztése, megnyitása
•	új (üres) nézet definiálása, szerkesztése
•	másolat készítése egy nézeten belül a nézetröl
•	Detail szerkesztése (ismétlödö gépelem, rajzlap keret, szövegmezö ...)
•	Bill of Material: Tételjegyzék készítése a Productban elöforduló alkatrészekröl (Part), összeállításokról (Product)

Views Eszköztár:






Text Box: •	Front View készítése: a Part ill. Product ablakjában egy Plane (sík) ill. Planar Face (sík felület) kijelölése, majd a Drafting modelltérben további lehetöség után (forgatás) a nézet elkészítése
•	Advanced (fejlettebb)Front View készítése
•	Unfolded View – lemezalkatrészröl kiterített nézet
•	Projection View – Nézet szerkesztése vetítéssel, aktív nézetböl származtatva
•	Auxiliary nézet – tetszöleges nézetirányból készített nézet egy egyenes / sík megadásával


Text Box: Metszet, lépcsös metszet készítése
Szelvény, lépcsös szelvény  készítése
Beforgatott metszet készítése
Beforgatott szelvény készítése


Text Box: •	Résznézet, részmetszet szerkesztése
•	Résznézet, részmetszet szerkesztése
•	Résznézet, részmetszet szerkesztése
•	Résznézet, részmetszet szerkesztése
•	Résznézet, részmetszet szerkesztése
•	Izometrikus nézet készítése
•	Nézet eltörése: hosszú alkatrész esetén, amelyik szakaszon nincs változás (pl. Csö szerü alkatrész ...)
•	Részmetszet, kitörés ábrázolása
•	Nézetek szerkesztése, elhelyezése a rajzlapon a kívánt nézeteket ábrázoló ikonok elhelyezésével egy rajzlaptervben: pl. Front View definiálása, elhelyezése, majd a vetítés irányának megfelelöen a további nézetek / metszetek hozzáadása
•	Elöre definiált nézet kialakítások közötti váltás


Dimension Generation Eszköztár:

Text Box: Méretek generálása a Sketcher munkatérben megszerkesztett modellröl (Part) a megadott kényszerek (merölegesség, szög ...), méretek (hossz, sugár, átmérö ...) alapján.



Dimensioning Eszköztár:

Text Box: Dimensions: - méretezés

•	hosszméret megadása
•	összesített hosszméret
•	egy bázis felülettöl megadott méretek
•	letörés méretezése
•	egy pont koordinátáinak megadása szövegdobozban, mutatónyíllal


Tolerancing: - kiegészítések

•	Datum Features – bázis felület megadása a helyzettürésekhez
•	Geometrical Tolerances – geometriai, alak, felület, helyzet-türés (egytengelyüség, körkörösség, ütéstürés ...) megadása


Annotations Eszköztár:

Text Box: •	Szöveg magadás, elem szöveggel való kiegészítése (egy v. többsoros)
•	Mutatónyíllal ellátott szöveg szerkesztése
•	Szöveg megduplázása, többszörözése
•	Elem betételezése, Ballon-ban lévö szöveg
•	Elem betételezése

Text Box: •	felületi érdesség, felületi megmunkálás megadása
•	hegesztési varrat megadása mutatónyíllal
•	hegesztési varrat ábrázolás a rajzon

Dress Up Eszköztár:

Text Box: •	Center Line – furatok középvonala (ha a kört kijelöljük, automatikusan a kör középvonalát választja ki, mint referncia elem)
•	Center Line – furatok középvonala (ha a kört kijelöljük, nem választja ki a kör középvonalát, mint referncia elemet)
•	Axis Line – furat középvonala
•	Thread – menetes furat rajzi jelölése, ábrázolása (középvonala referencia)
•	Thread – menetes furat rajzi jelölése, ábrázolása (középvonala nem referncia elem)
•	Axis Line and Center Line – több furat esetén a furatközépvonalak egyidejü, azonos szerkesztése


Generativ Drafting Beállítások:

Tools – Options     >>Mechanical Design         >>Drafting

Generative Drafting Munkatér beállításai:

-         General: álltalános beállítások – vonalzó megmutatása, Grid rács, raster kialakítása, háttérszín módosítása ...

-         Layout: rajzlap elhelyezés ...

-         View: beállítások nézet, metszet készítésekor

-         Geometry: körök, ellipszisek középpontjainak ábrázolása, vonalak

-         Dimension: méretek megadásának módjai, felvétele, ábrázolása …



View aktívvá tétele, View Tulajdonságai:

View kijelölése, Jobb egérgomb – Properties (tulajdonságok)
