Vízhálózati rendszerek kialakítása, tervezési szempontok

Az épületek vízellátása megoldható saját vízforrásról, például kútból történö vízkiemeléssel, illetve közüzemi vízhálózatról.

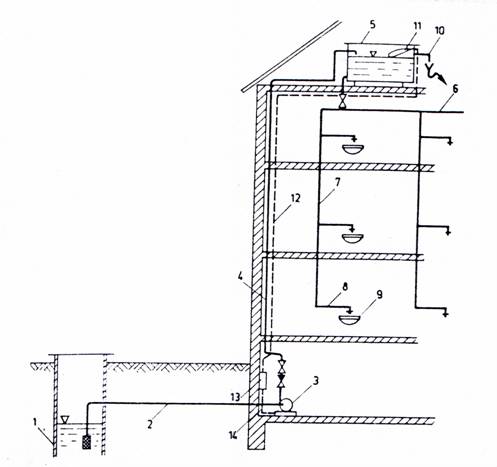

Saját vízforrásra kapcsolt atmoszférikus tartályos vízhálózat

1 kút,  2 szívóvezeték (a végén a kútban lábszelepes szürökosár),  3 szivattyú,  4 nyomóvezeték (visszacsapó szeleppel és elzárószeleppel),  5 tartály,  6 a felsöelosztású csöhálózat,  7 leszállóvezeték,  8 ágvezeték,  9 szaniter berendezés,  10 túlfolyó,  11 szintkapcsoló,  12 elektromos vezérlö vezeték,  13 motorkapcsoló,  14 elektromos vezeték,

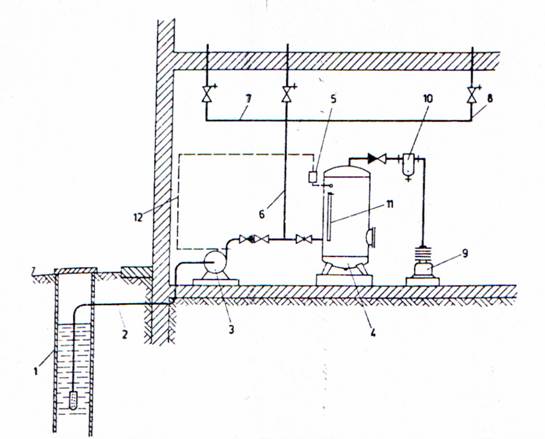

Saját vízforrásra kapcsolt hidroforos vízhálózat gépházi része

1 kút,  2 szívóvezeték (a végén lábszelepes szürökosár),  3 szivattyú,  4 álló helyzetü hidrofor,  5 nyomáskapcsoló,  6 nyomóvezeték  (visszacsapó- és elzárószeleppel),  7 alapvezeték,  8 felszállóvezeték,  9 levegö kompresszor,  10 olajszürö (olajleválasztó),  11 vízállásmutató,  12 elektromos vezeték,

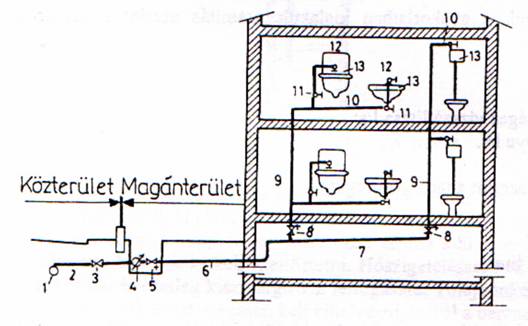

Közüzemi vízhálózatra kapcsolt vízellátási rendszer

1 közmühálózat,  2 bekötövezeték,  3 a közterületen lévö „utcai” föelzáró,  4 a telekhatáron belül lévö vízóra aknába szerelt vízmérö,  5 az épület föelzáró szerelvénye, mely olyan kialakítású, hogy az épület vízhálózata leüríthetö legyen,  6 a vízmérötöl az épület határoló faláig tart a külsö alapvezeték,  7 az épületbe történö belépéstöl a legtávolabbi függöleges vezetékig tart a belsö alapvezeték,  8 a felszálló vezetékbe szerelt üríthetös strangelzáró (szakaszoló),  9 felszálló vezeték,  10 ágvezeték,  11 az egyes berendezési tárgyak elé az ágvezetékbe szerelt elzárószerelvény (tartalékelzáró),  12 kifolyószelep,  13 berendezési tárgy,

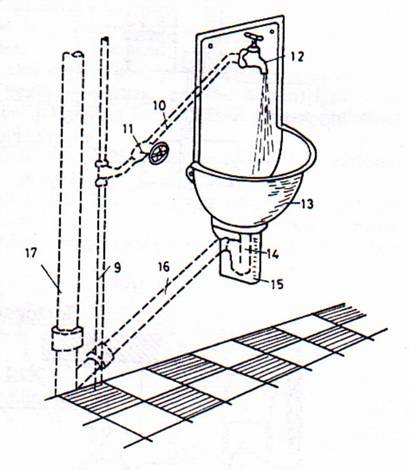

Egy berendezési tárgy (fali kiöntö) és szerelvényei

9 felszállóvezeték,  10 ágvezeték,  11 tartalékelzáró,  12 csapoló,  13 berendezési tárgy,  14 büzelzáró szifon,  15 takarás,  16 szennyvíz ágvezeték,  17 szennyvíz ejtövezeték,


1.1. Közmüre történö csatlakozás

-         Közmühálózatra rácsatlakozni csak az illetékes vízszolgáltató elözetes engedélyével, közmüegyeztetés után szabad. A közmüegyeztetést a társszolgáltatókkal is le kell folytatni a többi közmü /szennyvíz-, gáz-, távhövezeték, távközlési és elektromos földkábel/ elhelyezkedésének megismerése céljából.

-         Ivóvízhálózatot kialakítani, közmüre csatlakozni csak olyan csövezetékkel szabad, amely rendelkezik alkalmassági bizonyítvánnyal, illetve szabvány vagy más elfogadott müszaki elöírás ezt engedélyezi, lehetövé teszi.

-         A közüzemi hálózatra a bekötövezetéket csak a szolgáltató kötheti rá. Ennek nagyon sok praktikus oka van. Például: a garantált szakértelem, a szolgáltatási jellemzök és körülmények ismerete, az esetleges hozzá nem értésböl adódó szolgáltatási üzemzavarok megelözése, stb.


Közmühálózatra történö rácsatlakozás egy lehetséges müszaki megoldása

1 közüzemi vezeték,  2 rácsatlakozó könyök (menetes),  3 utcai föcsap,  4 védöcsö,  5 szelepszár hosszabító,  6 öntöttvas ház,

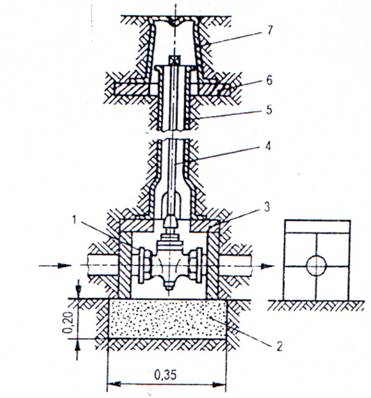

Vízföcsap és az elhelyezés részletei

1 víztelenítö föcsap,  2 kavicságy,  3 tégla,  4 szelepszár hosszabító,  5 védöcsö,  6 tégla,  7 öntöttvas (vagy alu. öntvény) csapszekrény


-         Saját kútra alapozott belsö vízhálózatot úgy kell kialakítani, hogy azt a késöbbiekben rácsatlakoztathassuk közüzemi vezetékre, ha az idöközben kiépül.

-         Ha egy létesítményen belül saját kútra alapozott és közüzemi rendszerre csatlakozott csöhálózat is található, azokat csak úgy szabad üzemeltetni, hogy a kettö egymástól teljesen független legyen. Egyesíteni öket nem szabad.

1.2. Bekötövezeték

-         Bekötövezeték alatt a közmücsatlakozástól a telekhatáron belül lévö vízmérö aknában található vízmérö órát követö 10 cm-ig tartó szakaszt értjük. Ha nincs vízmérö akna, mert az épület a telekhatáron, vagy annak közvetlen közelében van, akkor a bekötövezeték az épületben elhelyezett föméröt követö 10 cm-ig tart. Vízmérö hiányában a bekötövezeték a telekhatárig tart.

-         Egy bekötövezetéket kell tervezni. Ha valamilyen különleges okból kettö, vagy több bekötövezetéket kell tervezni, a vízmérök után visszacsapó szelepet kell beépíteni. Többoldali bekötövezeték létesítését indokolhatja például az, ha az egyik irányból nem oldható meg a létesítmény biztonságos vízellátása.


1.3. Külsö alapvezeték

-         A bekötövezeték telekhatáron belüli részét, amely a vízóra akna és az épület között van, külsö alapvezetéknek nevezzük. Ezt a csöszakaszt térszint alatt, földbe fektetve vezetjük a fagyhatár alatt.

-         A létesítmény vízhálózatának mélypontján /mélypontjain/ praktikusan a vízmérö aknában leürítö/k/, magaspontjaiban légbeszívók beszerelése szükséges.

-         Bekötö- és külsö alapvezetékre épületet, építményt telepíteni nem szabad.

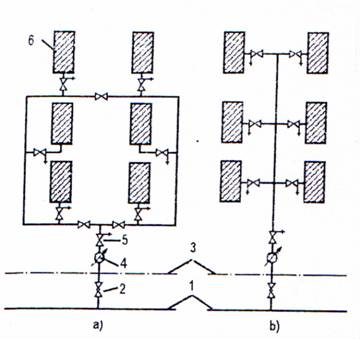

Külsö alapvezeték épületen kívül

a./ körvezeték,  b./ gerincvezeték

1 közüzemi vezeték,  2 utcai föelzáró,  3 telekhatár,  4 vízmérö (vízóra aknában, mely nincs jelölve), 5 föelzáró (a vízóra aknában),  6 épület,


1.4. Vízméröhelyek

-         A vízméröt általában aknában a telekhatáron helyezik el.

-         Telekhatárra épült épület esetében a vízméröt a pince valamelyik közösségi helyiségében kell elhelyezni,

·        közvetlenül az utcai föfal mellett,

·        jól látható,

·        jól megközelíthetö,

·        sérülésveszélynek nem kitett helyen,

·        ne legyen fagyveszély

·        szerelhetö, cserélhetö legyen.

-         A vízmérö akna fenek kaviccsal legyen feltöltve, hogy a rendszer esetleges leürítésekor a víz elszivároghasson.

-         Vízmérö aknát úgy kell kialakítani, hogy a vízmérö vízben ne álljon.

-         Épületen belül célszerü elzáró szerelvényt felszerelni

·        a szaniter berendezések csapolói elött az ágvezetékbe tartalékelzáróként /ezt még akkor is célszerü megtenni, ha a korszerü szerelési rendszerek némelyikénél feleslegesnek érezzük/,

·        az ágvezetékek induló szakaszába, ha az több tartalékelzárós csapolót lát el,

·        az alapvezetékek elágazásába,

·        vízmérö után közvetlenül.

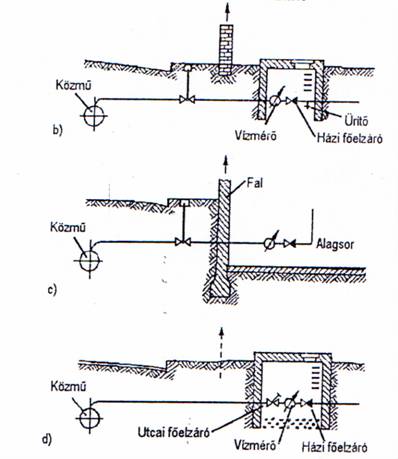

Vízméröhelyek kialakítása vízóra aknában és épületen belül

b./ vízmérö aknában,  c./ vízmérö épületben,  d./ vízmérö aknában, ha nincs utcai föelzáró


1.5. Épületen belüli alapvezeték

-         Az alapvezeték épületen belüli, lehetöleg pincében vezetett részét szabadon, falsík elött, ill. mennyezet alatt, vagy ellenörizhetö csöcsatornában ill. más módon elrabicolva vezetjük.

-         A vízvezeték hálózat épületen belüli, ill. épületen kívüli minden szakasza üríthetö legyen. A lejtés mértéke 2 - 5 mm méterenként, azaz 2 - 5 ezrelék. Cél, hogy az egész hálózat a vízóra aknában lévö ürítöcsapon keresztül teljes mértékben leüríthetö legyen. Ez kisebb, egyszerübb hálózatok esetében elérhetö.

-         Nagyobb rendszereknél több ürítöhely kialakítására van szükség. Az üríthetöség indoka lehet többek között a nyomásmentes állapotban történö javítás, szerelés, vagy a fagymentes üzemen kívül helyezés biztosítása.

-         Vízvezetéket csak olyan helyiségben szabad tervezni, amelynek belsö hömérséklete télen sem csökkenhet +2 °C alá.

-         Fagyveszélynek kitett helyeken /külsö bejárati ajtók, külsö, egyrétegü üvegezéssel ellátott pinceablakok, kapuk stb. közelében a csövezeték höszigeteléséröl gondoskodni kell.

-         Fagyveszélynek kitett helyeken /pl. fütetlen épületek oltóvízhálózatát, külsö kerti locsolóvezetékeket, stb./ a vezetékek üríthetöségét ürítöcsappal biztosítani kell. Az ürítö és az elzáró szerelvényt fagymentes helyen kell elhelyezni.

-         Vízvezetéket nem szabad vezetni:

·        épületek külsö határoló falában, kémények, szellözök falában és kürtöjében,

·        födémben, a huzamos tartózkodásra szolgáló helyiségek padozatában, az önálló rendeltetési egységek /pl. lakások/ elválasztó határfalában.

Ezek a régen megfogalmazott kritériumok az akkori idök szinte egyedülálló anyagú, a horganyzott acélcsö uralkodása idején helytállóak voltak, mert egy meglazult és megfolyt csökötés a padozatban komoly károkat okozhatott.

A mai korszerü csöszerelési rendszerek ismeretében, például egy préskötés rézcsövel minden további nélkül szerelhetö padozatban, ha ezt a gyártómü a saját termékére nem tiltja. Horganyzott acélcsö és annak kötése esetében természetesen továbbra is élnek a tilalmak.

-         Vízvezetéket nem szabad szerelni továbbá:



·        korróziót okozó, vagy mérgezö anyagokat szállító technológiai csövezetékkel közös csatornában,

·        villamos berendezések elhelyezésére szolgáló helyiségekben, pl. transzformátor-, fökapcsoló helyiségben, felvonó, mozgólépcsö aknájában, gépházában, ezek falazatában, padozatában és födémében,

·        jelentös értékek, mükincsek elhelyezésére szolgáló helyiségekben /pl. múzeum/, ezek falában, padozatában, födémében.

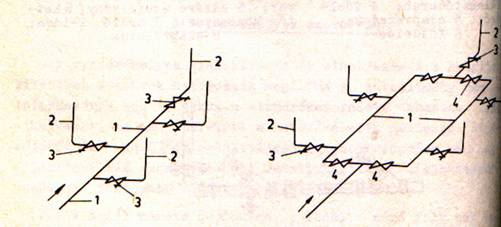

Alapvezeték kialakítása

a./ gerincvezeték,  b./ körvezeték,

1 alapvezeték,  2 felszállóvezeték,  3 felszállóvezeték szakaszoló ürítöcsappal (strangelzáró),  4 alapvezeték szakaszoló,


1.6. Felszálló vezeték

-         A felszálló vezetékek általában egymás fölötti, azonos rendeltetésü helyiségeket, ill. csapolókat látnak el vízzel.

-         Az alapvezetékröl leágazó felszálló vezetékekbe ún. strangelzárókat kell szerelni az ürítés lehetöségének biztosításával. Ez történhet olyan strangelzárókkal, amelyek része az ürítö szerelvény, vagy a strangelzáró fölött elhelyezett T-idommal és önálló ürítö szerelvénnyel.

-         A strangelzárókat csak állandóan hozzáférhetö helyen szabad elhelyezni. Nem alkalmas erre a célra például lakóépületekben az egyes lakók elzárt pincerekeszei.

-         A falhoronyban szerelt csövezetéket nemezszalaggal burkolni és ezt követöen elfalazni csak sikeres nyomáspróbát követöen szabad.

-         Egymás mellett vezetett hideg- és melegvíz vezetékeket és elzárókat úgy kell elhelyezni, hogy a hidegvízvezeték legyen a jobb oldalon. Ez egy szakmában kialakult gyakorlat, ettöl el lehet térni, ha valami ezt indokolja.

1.7. Ágvezeték

-         A felszállót és a csapolót az ágvezeték köti össze.

-         Ha a csapoló nem építhetö közvetlenül az ágvezetékre, hanem a berendezési tárgyra kell szerelni, mint például a mosdó esetében, akkor a kettöt kötöcsövel kell összekötni.

-         A függölegesen vezetett felszálló és az ágvezetékek falhoronyban, szabadon falsík elött vagy falhoronyban szerelhetök. Gyakori a falsík elött szerelt csövezetékek elrabicolással történö takarása.

-         A falsík elött vízszintesen szerelt csövezetékek megfelelö gyakoriságú alátámasztásáról vagy megfogásáról gondoskodni kell. Ellenkezö esetben meghajolhat, deformálódhat a a csövezeték. Különösen igaz ez a müanyag csövezetékekre. Esetükben felmerülhet a folyamatos alátámasztás szükségessége is. A csömegfogások sürüsége részben számolható, de a különbözö tervezési segédletek erre vonatkozó ajánlásokkal szolgálnak.

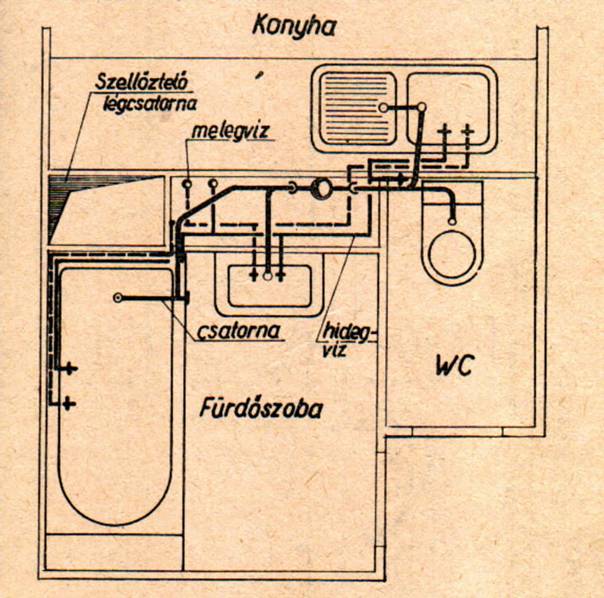

Berendezési tárgyak elhelyezése csöhálózat alaprajzon


1.8. A csöszerelés fontos körülményei

-         Az épületen belüli csöszerelés fontos követelménye, hogy a késöbbi üzemeltetés során káros, zavaró zajok ne keletkezzenek.

-         A zajvédelem egyik fontos részterülete a késöbbi rezgésmentes üzemeltetés biztosítása a csövezetékek megfelelö megfogásával, a szivattyúk és más berendezések körültekintö alapra helyezése, csöhálózatra csatlakoztatása, stb

-         A csövezetéket páralecsapódás, felmelegedés, lehülés elkerülése érdekében megfelelö módon szigetelve kell vezetni. Védelem nélküli csövezeték esetében például a következö esetekben számolhatunk külsö felületi páralecsapódásra:

·        párás, meleg vizes helyiségben, például fürdöszobában falsík elötti hidegvizes csövezeték, vagy

·        falban vezetett, elvakolt hidegvizes csövezeték esetében.

A fémcsö külsö felületén megjelenö nedvesség erös korróziós hatás kezdetét jelentheti, mert például falban elvakolt rézcsö hamar kilyukadhat, ha annak külsö felületén víz és mész jelen van.

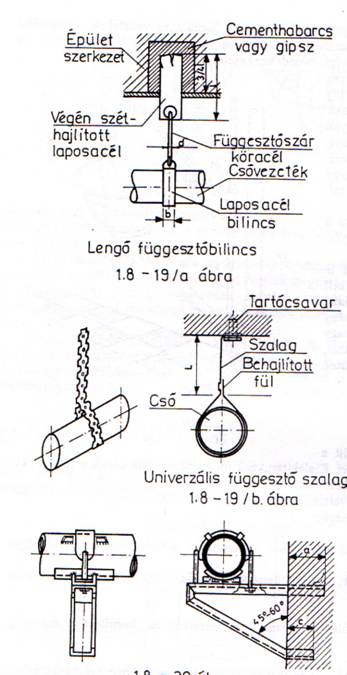

A falsíkon kívüli csömegfogás néhány lehetséges módja

a./ lengö függesztöbilincs,  b./ univerzális függesztö szalag,  c./ nagyobb csövezeték átmérönél az épületszerkezethez rögzített konzol,


A csövezetékben keletkezö rezgések a csömegfogásoknál és az épületszerkezeteken való áthaladásoknál terjedhetnek át az épületszerkezetekre. Ennek megakadályozására, illetve csökkentésére többféle megoldás lehetséges:

-         az épületszerkezetek és a csömegfogást biztosító faék közé haglágy anyag beépítése,

-         a csövezeték és a csöbilincs közé hanglágy anyag beépítése,

-         az épületszerkezeteken való átvezetéseknél a csöhüvely és a csövezeték közé hanglágy anyag beépítése,

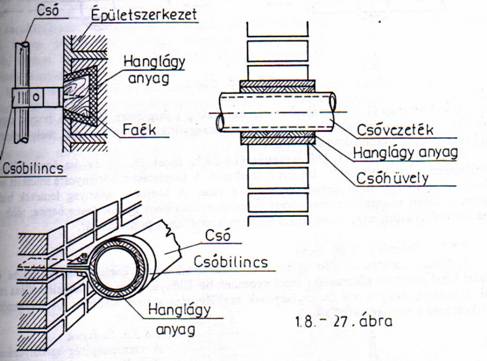

Hanglágy anyag alkalmazása különbözö csövezetési megoldásoknál
