Sketcher - Skicc

CATIA V5 - Start



Sketcher - Munkaterület

Vázlat - Skicc szerkesztése



Start - Mechanical Design - Sketcher

Start - Mechanical Design - Part Design

Start - Mechanical Design - Wireframe and Surface Design

Start - Shape - Generative Shape Design 525h77f



File - New - Part

A felső legördülő menüből kiválasztva - a megjelenő ablakban Part Shape vagy Sketcher típus kiválasztása.



Alsó ikonsorban az új Dokument megnyitása, majd a "Part" típus választása



A már megnyitott CATIA modell esetén (lsd. Előző pontokat - 1., 2., 3.) egy sík / Plane vagy planar Face / sík felület választása, ahol létre szeretnénk hozni a vázlatot, Skiccet, majd a Plane választása után a Sketcher ikon választása.



   Vázlat - Skicc szerkesztése

  Sketcher Munkatér elhagyása

Sketcher - Skicc készítése sík kijelölésével

Oriented Sketch - AXIS kijelölésével készített Skicc




A Sketcher Munkatérben használt ikonok, Funkciók:



Fontos a Vázlat (Skicc) rajzelemeinek megfelelő és teljes kényszerekkel való ellátása, teljes meghatározása:

Sketcher Munkatér Standard beállításai:


Tools - Options >>Mechanical Design >>Sketcher



Grid:

Grid rács definiálása, beállítása, rács megjelenítése, a kurzor ráugorjon a rácspontra ...


Sketch Plane:

Skicc síkjának definiálása, beállításai, a Skicc síkját normál nézetbe fordítja a Skiccba lépéskor, Skicc síkjának beárnyékolása


Geometry:

A Skicc elemeinek beállításai: kör, körív, ellipszis esetén középpont szerkesztése, közvetlen módosítása, pozíció változtatása - Drag & Drop módon


Constraint:

Kényszerek beállításai, geometriai kényszerek engedélyezése rajzoláskor

Ill. Méretkényszerek engedélyezése rajzoláskor



A Sketcher Munkatér Menürendszere:


Edit





Insert


Tools



Insert menü bemutatása, Sketcher munkatérben használt Funkciók:


Constraint (Kényszerek)

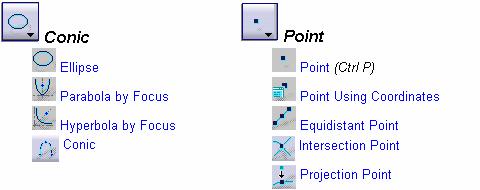

Profile (Alakzatok / görbék szerkesztése)




Operations Eszköztár:

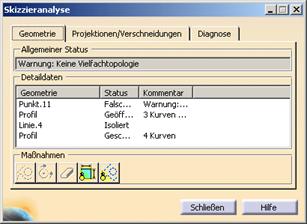

Tools Eszköztár





Elem további definiálása, jobb egérgomb funkciói:







További lehetőségek a jobb egérgombbal: egy egyenesre kattintva a jobb egérgombbal ki tudjuk választani a Midpoint-ot, vagy Endpointot, ill. kör / körív / ellipszis esetén a középpontot.
































Elem kijelölése, majd jobb egérgomb: Properties - Eigenschaften (Tulajdonságok)


Különbözö grafikai, elem tulajdonságok hozzárendelése (mechanikai, tömeg, grafikai ill. a Part, Product . elem megnevezése, rajzszám, revízió szám .)



Jegyzet:
